L'installation d'un autoradio Android métamorphose l'habitacle de votre véhicule en un véritable espace multimédia connecté. Cependant, la plupart des conducteurs se contentent d'ajouter une caméra de recul, oubliant l'immense utilité d'une caméra frontale.
Pourtant, cet équipement change radicalement la donne lors des manœuvres délicates dans les espaces réduits, les créneaux serrés ou pour surveiller les obstacles bas que les rétroviseurs et le capot masquent totalement. Que vous conduisiez un SUV imposant ou une citadine compacte, disposer d'une vision directe sur l'avant de votre voiture sécurise chaque déplacement à basse vitesse.

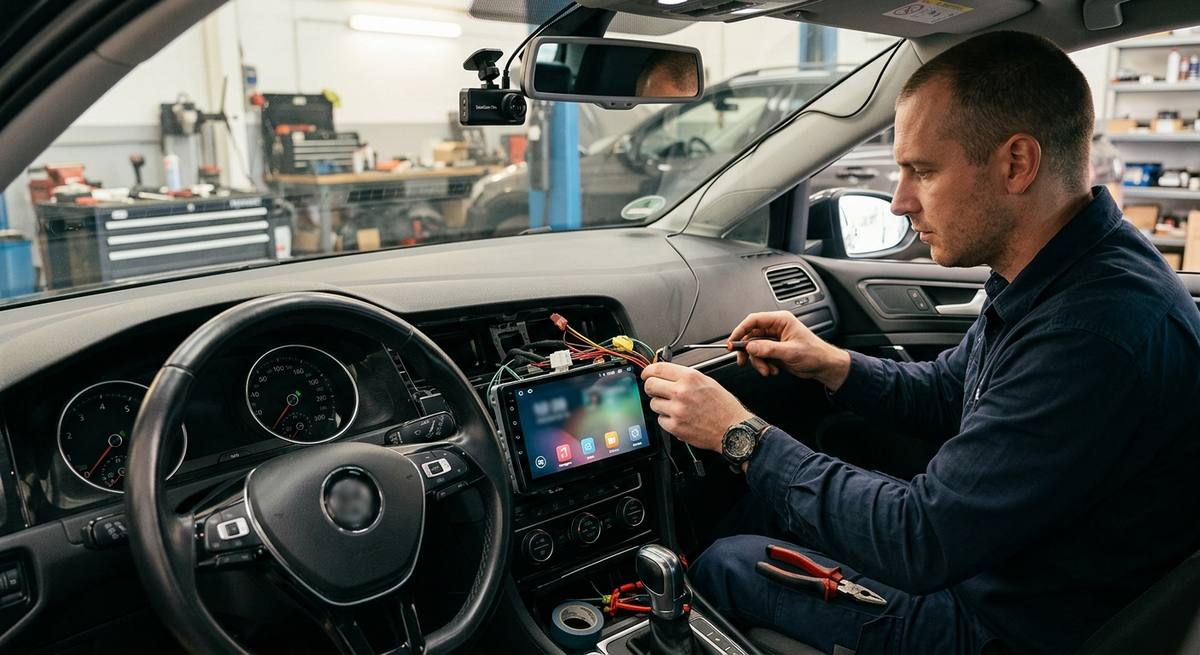

Ce tutoriel complet vous guide pas à pas, de la préparation du matériel jusqu'à la configuration logicielle sur votre interface Android, sans nécessiter de compétences en électronique poussées.
1. Préparation du matériel et vérification de la compatibilité
Avant de vous lancer tête baissée dans le démontage des garnitures de votre voiture, une phase de vérification s'impose. Tous les autoradios Android ne se valent pas et ne possèdent pas les mêmes connectiques à l'arrière. Vous devez impérativement inspecter le faisceau de câbles de votre appareil pour identifier l'entrée vidéo dédiée. Généralement, cette entrée est identifiée par un connecteur RCA de couleur jaune, souvent étiqueté CAM IN, F-CAM ou Front Camera. Si votre poste dispose uniquement d'une entrée unique pour la caméra de recul, rassurez-vous : il existe des boîtiers de commutation vidéo spécifiques, mais l'idéal reste un autoradio prévoyant une double entrée distincte.
Pour mener à bien cette installation, rassemblez les outils suivants :
Un kit de caméra avant étanche (idéalement avec un angle de vision supérieur à 170 degrés).
Un tournevis cruciforme et un jeu de spatules en plastique pour garnitures.
Du ruban adhésif isolant, des colliers de serrage (rilsans) et éventuellement du fil électrique supplémentaire.
Un multimètre pour tester les alimentations en toute sécurité.

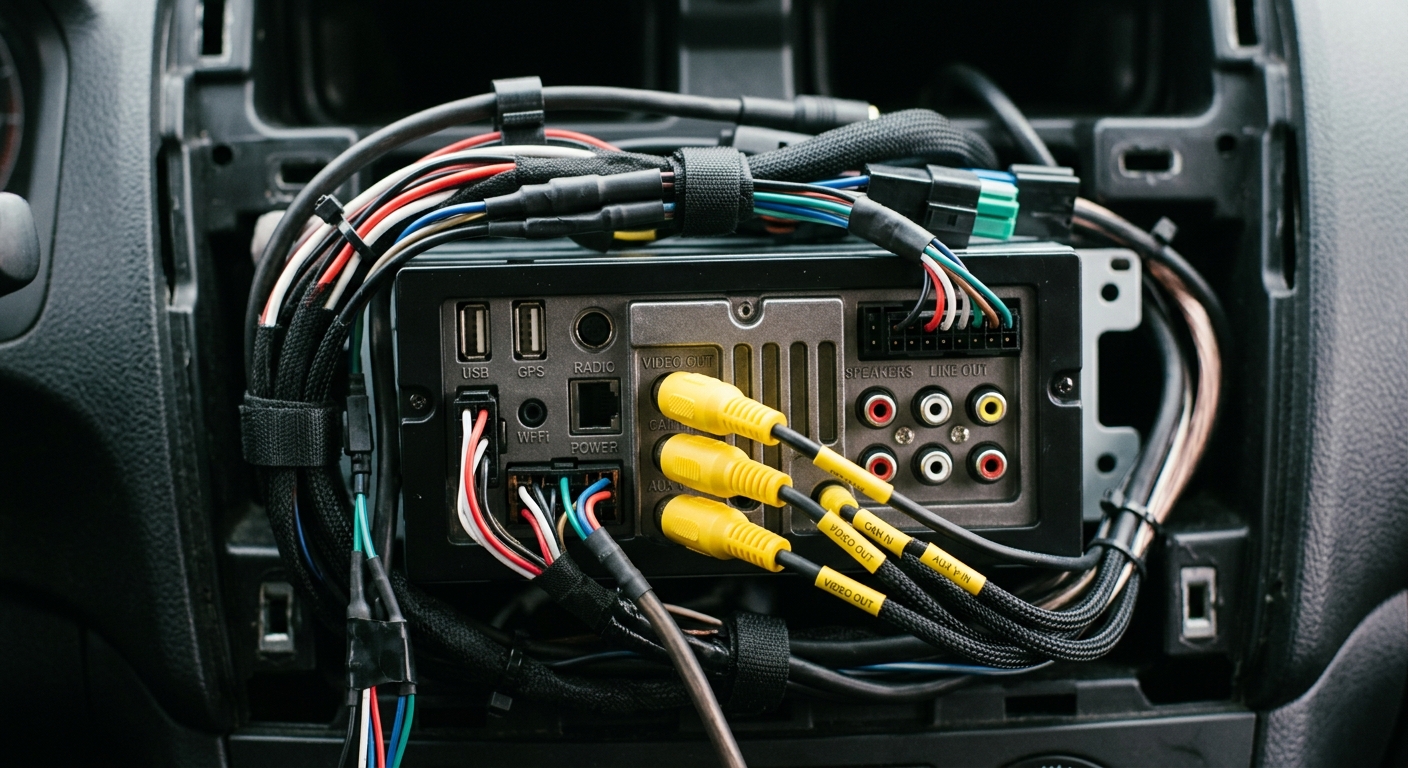

Inspection des connectiques à l'arrière d'un autoradio Android avant l'installation
2. Passage des câbles et fixation physique de la caméra
La pose physique de la caméra demande de la minutie. Le choix de l'emplacement dépend de la géométrie de votre pare-chocs ou de votre calandre. Privilégiez une position centrale, souvent au niveau du logo de la marque ou juste sous la plaque d'immatriculation, afin de conserver une perspective naturelle sur l'écran de l'autoradio. Percez un petit trou pour faire passer le faisceau de câbles si nécessaire, ou utilisez les espaces existants dans la grille de calandre. Veillez à bien appliquer un joint d'étanchéité en silicone autour du passage de câble pour éviter toute infiltration d'eau dans le compartiment moteur.
Une fois la caméra fixée, le véritable défi commence : le cheminement du câble jusqu'à l'habitacle. Ouvrez le capot moteur et repérez le passe-cloques en caoutchouc d'origine qui relie le compartiment moteur à l'habitacle (souvent situé derrière la boîte à gants ou près de la colonne de direction). Introduisez délicatement le câble vidéo à travers ce passe-cloques. À l'intérieur, glissez le fil sous les habillages de plancher et le long de la console centrale pour l'amener directement à l'arrière de l'autoradio Android, en prenant soin d'éviter les pédales et les faisceaux mobiles.
3. Connexions électriques et branchement sur l'autoradio
Le raccordement électrique représente l'étape la plus technique mais reste abordable si l'on procède méthodiquement. La caméra avant nécessite une source d'alimentation en 12 volts. Attention toutefois : contrairement à la caméra de recul qui se branche sur le feu de marche arrière, la caméra avant ne doit pas être alimentée en permanence sous peine de griller, ni dépendre d'un feu spécifique. Vous devez la connecter à un après-contact (le fil rouge ACC de votre autoradio par exemple) ou utiliser un interrupteur dédié dans l'habitacle si vous souhaitez l'activer manuellement à tout moment.
Connectez ensuite la fiche RCA jaune du câble de la caméra sur l'entrée Front Cam ou CAM IN à l'arrière de l'autoradio. N'oubliez pas le fil de déclenchement (souvent un petit fil marron ou rose étiqueté CAM ou BACK, selon les modèles), qui sert à informer le système qu'une image doit s'afficher à l'écran. Si votre caméra possède des lignes de guidage intégrées que vous préférez désactiver, coupez le petit fil de boucle prévu à cet effet (généralement un fil vert ou blanc selon les fabricants).

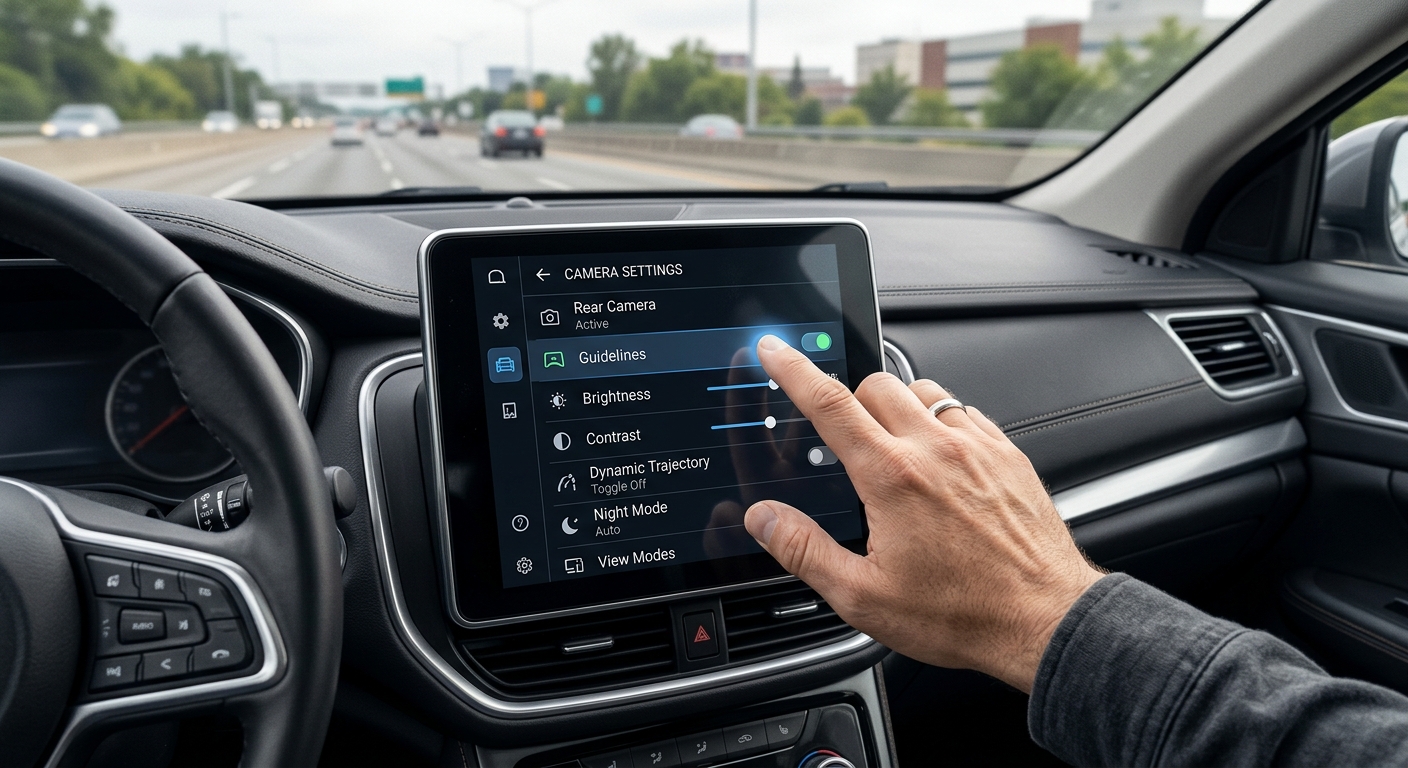

Configuration des paramètres de la caméra sur l'écran tactile d'un autoradio Android
4. Configuration logicielle et tests sur l'interface Android
Maintenant que tout est physiquement branché, remontez provisoirement les garnitures et mettez le contact pour alimenter l'autoradio. Sur votre système Android, cherchez l'application native de gestion des caméras, souvent nommée AV-In, Car vedio ou intégrée directement dans les paramètres de l'application de recul. Si l'image n'apparaît pas immédiatement, rendez-vous dans les paramètres généraux de l'autoradio, puis dans la section « Paramètres d'usine » (le code PIN par défaut est souvent 1234, 0000 ou 8888 selon la marque de votre processeur, comme Joying, Teyes ou Pumpkin).
Dans ce menu usine, activez l'option de la caméra avant et ajustez le format vidéo si l'image saute ou apparaît en noir et blanc (passez de NTSC à PAL ou inversement). Concluez vos tests en effectuant une fausse manœuvre de stationnement face à un mur. Vérifiez que l'angle de vision couvre bien vos besoins et que l'affichage bascule correctement lorsque vous pressez l'application dédiée. Une fois le fonctionnement validé, fixez définitivement les câbles restants avec des colliers de serrage pour éviter les vibrations et remontez proprement les garnitures.
Conclusion
Installer une caméra avant sur un autoradio Android transforme radicalement votre confort de conduite au quotidien. Bien que cette opération demande un peu de patience pour le passage des câbles à travers la cloison firewall, la satisfaction de réussir son montage et le gain de sécurité en valident largement la peine.
En suivant scrupuleusement ces étapes, vous profitez désormais d'une visibilité optimale lors de vos créneaux les plus serrés. Prenez le temps de bien isoler vos connexions et de ranger les surplus de câbles pour garantir une fiabilité sur le long terme à votre installation multimédia.
