Introduction à l'installation de votre caméra de recul
Ajouter une caméra de recul à votre autoradio Android change radicalement votre expérience de conduite. Fini le stress des créneaux serrés et des angles morts invisibles dans les rétroviseurs. Si vous pensez que cette modification demande l'intervention d'un électricien automobile, détrompez-vous. Avec un minimum de méthode, un peu de patience et les bons outils, l'installation est à la portée de tous.
Dans ce guide complet, nous allons détailler chaque étape, du choix du matériel jusqu'aux derniers tests de fonctionnement sur l'écran tactile de votre tableau de bord. Suivez le guide pas à pas pour un résultat propre, sécurisé et durable.

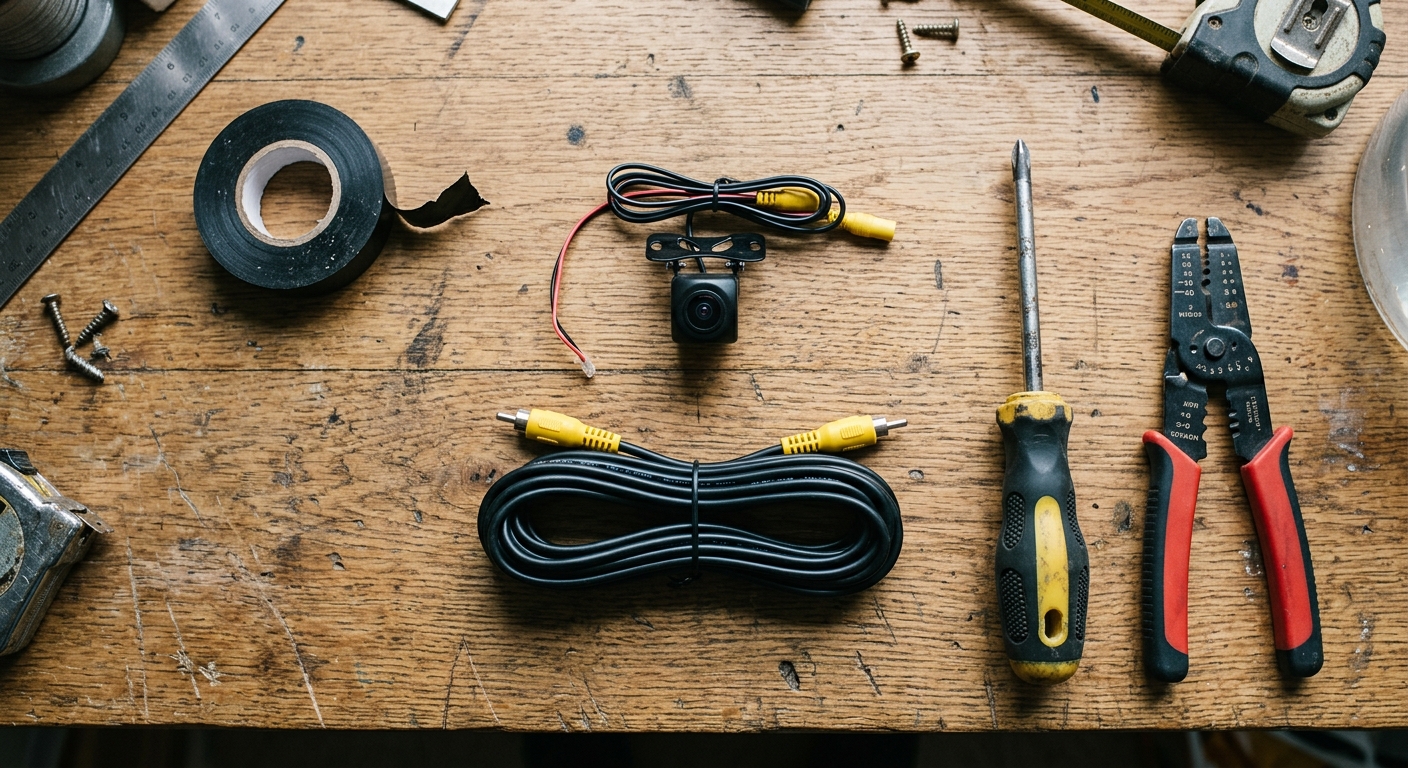

Vue d'ensemble du matériel nécessaire pour installer une caméra de recul sur autoradio Android
Étape 1 : Le matériel nécessaire et la préparation
Avant de plonger les mains dans le cambouis, réunissez tout le matériel requis. Une bonne préparation évite les mauvaises surprises au milieu du chantier. Vous aurez besoin de votre caméra de recul, du câble vidéo RCA fourni (souvent doté d'un fil de déclenchement rouge), d'un tournevis, de pinces à dénuder, de ruban isolant ou de cosses thermo-rétractables, et idéalement d'un multimètre.
Garez votre véhicule sur une surface plane et sécurisée, contact coupé.
Débranchez la borne négative de la batterie pour éviter tout court-circuit pendant la manipulation des câbles électriques.
Déballez la caméra et identifiez ses connexions : l'alimentation (généralement un câble rouge et un câble noir) et la sortie vidéo jaune.

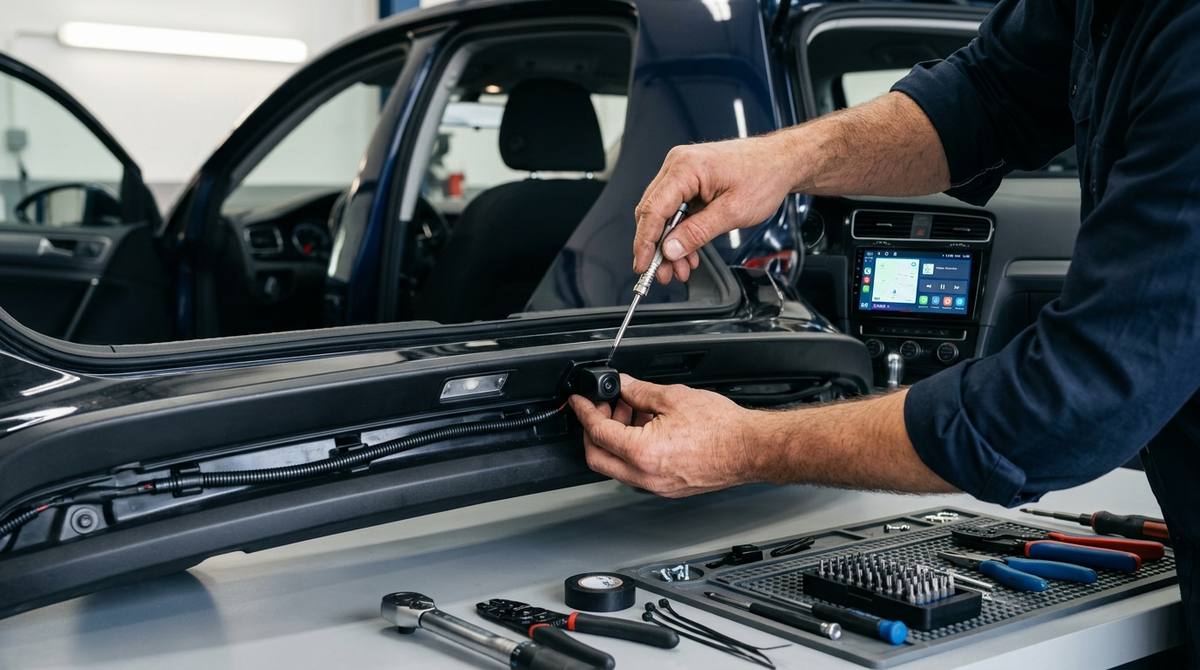

Étape 2 : Pose physique de la caméra à l'arrière du véhicule
Le choix de l'emplacement de la caméra dépend de votre modèle de voiture. Le plus souvent, elle se fixe au niveau de l'éclairage de la plaque d'immatriculation. Certains kits intègrent directement la caméra dans l'un des transparents de feux de plaque, ce qui offre un rendu très discret.
Démontez le cache de l'éclairage de plaque, passez les fils à travers l'ouverture étanche vers l'intérieur du coffre, puis fixez solidement la caméra. Veillez à ce que l'angle de vue soit correct, ni trop orienté vers le ciel, ni trop vers le sol. Un bon réglage doit vous permettre de voir à la fois le pare-chocs arrière pour estimer les distances et la route derrière vous.
Étape 3 : Connexion au feu de recul et passage des câbles
C'est souvent l'étape qui impressionne le plus les débutants, mais elle est pourtant logique. La caméra doit s'allumer uniquement lorsque vous enclenchez la marche arrière. Pour cela, son alimentation doit être repiquée sur le feu de recul de votre véhicule.
Identifiez le fil positif (souvent bicolore) et le fil négatif (masse, souvent noir) de l'ampoule de recul à l'aide du multimètre.
Connectez le fil rouge de la caméra au positif du feu de recul, et le fil noir à une masse métallique de la carrosserie ou au fil négatif du feu.
Branchez le long câble vidéo RCA à la caméra et faites-le cheminer le long des garnitures et des seuils de portes pour l'amener jusqu'à l'avant, derrière l'autoradio Android.

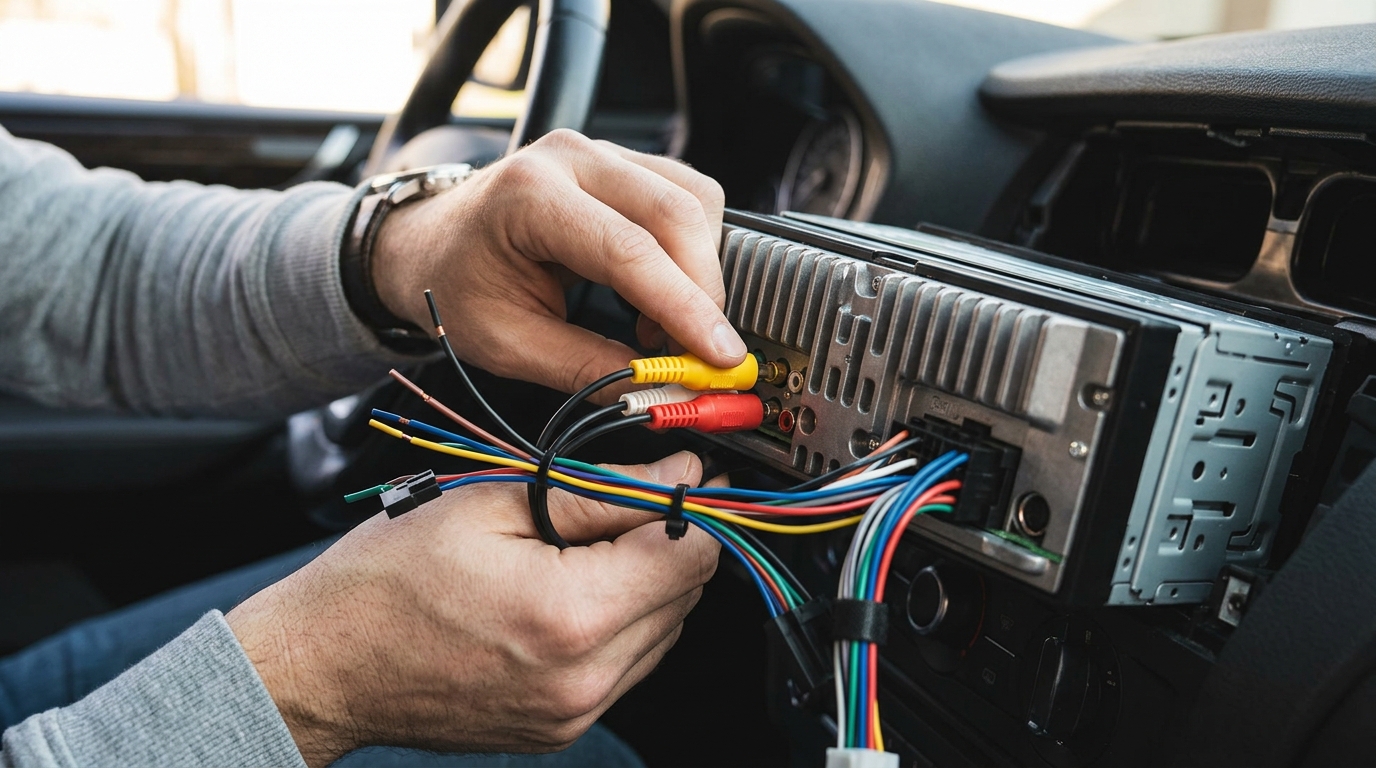

Connexion des câbles vidéo et de déclenchement à l'arrière de l'autoradio Android
Étape 4 : Branchement sur l'autoradio Android et configuration
Vous arrivez enfin à la dernière ligne droite. Retirez délicatement votre autoradio Android de son logement pour accéder aux connecteurs situés à l'arrière. Vous devez repérer plusieurs éléments précis :
Branchez la fiche jaune du câble vidéo sur l'entrée RCA libellée CAM IN ou Rear Camera.
Repérez le petit fil rouge de signal (parfois appelé Reverse ou Back) intégré au câble vidéo. Connectez-le au fil de déclenchement de l'autoradio, souvent étiqueté BACK ou Reverse Input sur le faisceau principal. Ce fil indique à l'écran de basculer automatiquement sur l'image de la caméra dès que le 12V du feu de recul lui parvient.
Rebranchez la batterie de la voiture, mettez le contact et enclenchez la marche arrière. L'image de la caméra doit s'afficher instantanément sur votre écran.
Si l'image ne s'affiche pas, pas de panique. Vérifiez que les lignes de guidage virtuelles peuvent être activées ou désactivées dans les paramètres de l'application caméra de votre système Android. Contrôlez également que toutes vos fiches RCA sont bien enfoncées.
Conclusion
Installer soi-même sa caméra de recul sur un autoradio Android est un excellent moyen de progresser dans le bricolage automobile tout en réalisant des économies substantielles. En prenant le temps de soigner le passage des câbles et les connexions électriques, vous obtenez un confort de stationnement digne des véhicules les plus récents. Prenez la route en toute sérénité et profitez pleinement de votre installation multimédia modernisée.
